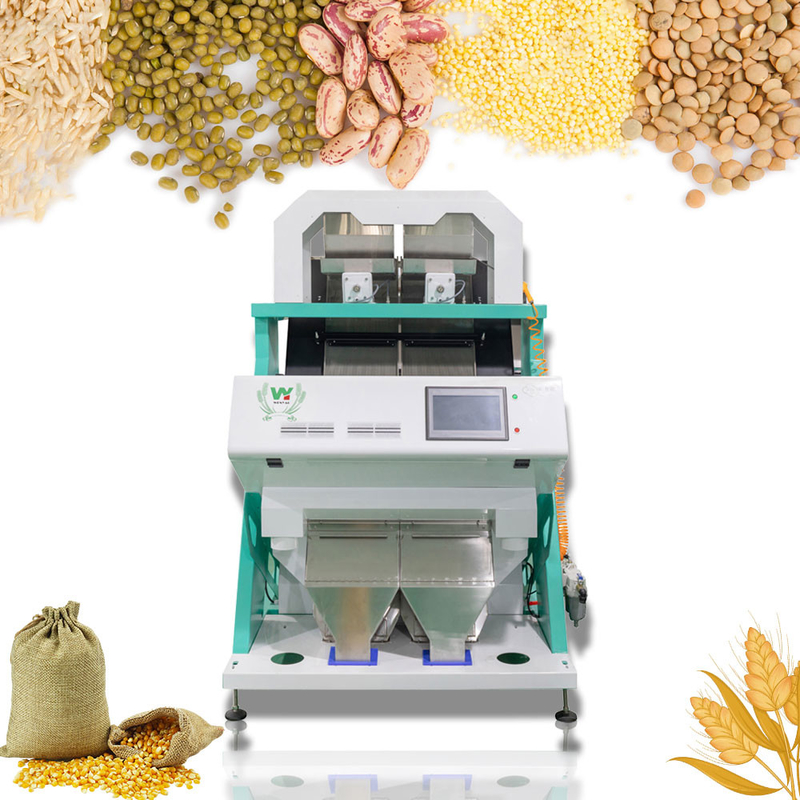

Os feijões Multifunction colorem rampas inteligentes do classificador 2 para classificar o feijão de café dos amendoins do arroz

Rampas inteligentes do classificador Multifunction 2 para classificar o feijão de café dos amendoins dos feijões do arroz

Parâmetros técnicos:

Princípio:

As matérias primas são postas na máquina de seu funil material sobre a parte superior, vibrada o alimentador vibratório e pelo deslizamento ao longo da rampa material na zona de observação em classificar a câmara através dos sensores e da placa do fundo. Sob o efeito das lâmpadas fonte, o sensor do CCD recebe a luz composta dos materiais que estão sendo classificados. De acordo com as mudanças da intensidade e da cor de luz, faça o sinal de saída do produto do sistema e a válvula de solenoide da movimentação (ejetor) ao trabalho, ejetar descolora a grão para rejeitar a câmara e os bons materiais continuam a cair no terminado aceitam a câmara

Função do classificador da cor:

Quando o classificador da cor está funcionando, o funil de alimentação nos materiais sob a ação do vibrador é distribuição uniforme em cada rampa. O sinal do CCD quando os materiais deixarem cair consiste no teste. Se se encontra que há uns materiais ou umas impurezas incompetentes nos materiais, o ejetor fundirá os bens defeituosos no funil.

Sistema de alimentação

Consiste no funil de alimentação, no alimentador de vibração, e na rampa. A matéria prima participa no alimentador de vibração do funil de alimentação, a seguir automaticamente para ser arranjada em uma série de linha atual contínua pela vibração e por um mecanismo de guiamento, e de queda a uma zona de detecção em uma velocidade constante após a aceleração pela rampa. para assegurar-se de que o material esteja claramente atual no armário de classificação. O sistema de alimentação igualmente controla a capacidade da máquina de classificação da cor além do que a função de fornecer a matéria prima. T com o ajuste da quantidade da vibração da placa de controle do fluxo do funil de alimentação e do funil da vibração, o controle da saída do classificador da cor pelo tempo de unidade pode ser realizado.

Sistema Optoelectronic

O sistema Optoelectronic é a peça do núcleo da máquina de classificação da cor, que é composta principalmente de uma fonte luminosa do diodo emissor de luz, de uma placa do fundo, de uma lente do CCD, e de uns dispositivos auxiliares relacionados. A fonte luminosa fornece a iluminação uniforme estável do material que estão sendo testados e da placa do fundo. A lente do CCD converte a luz refletida do material a ser medido em um sinal elétrico na área da detecção. A placa do fundo fornece um sinal de referência para o sistema de controlo eletrônico.

Classificando o sistema

O sistema de classificação consiste em acessórios tais como a classificação do armário, bocais, suprimento de ar. O bocal foi mostrado experimentalmente que o afastamento do bocal e o número de bocais são um dos fatoras chaves que afetam a precisão do classificador da cor.

Sistema de limpeza

O sistema de limpeza consiste nos cilindros, nas escovas de limpeza de vidro, e nos outros componentes. Porque alguns artigos vêm com a poeira e outras impurezas que podem aderir ao vidro durante a cor que classifica o processo. Uma vez que a poeira e as impurezas são unidas ao vidro de janela, o sistema optoelectronic pode causar problemas da corrente-corrente tais como a detecção falsa, que afetará a cor que classifica a relação da precisão e do transporte.

Sistema operacional

O tela táctil largo do ângulo da grande-tela é usado para pré-ajustar a cor múltipla que classifica modos para clientes. E estabeleça uma relação homem-máquina amigável, de acordo com as condições específicas dos materiais convenientes e rápidos conseguir o ajuste.

Exemplos da classificação da cor:

1, sistema de aquisição de imagem avançado
A máquina do classificador da cor de Wenyao usa a câmera monocromática de alta resolução ou a câmera do RGB (pixéis 5000+) com a lente industrial de alta qualidade para conseguir a aquisição clara e exata da imagem. A câmera podia capturar os micro defeitos do material imediatamente.

2, algoritmo inteligente do processamento de imagens
Os algoritmos de classificação da cor do nível cinzento, da diferença da cor e do HSV são combinados perfeitamente com os algoritmos de classificação da forma do tamanho, do grau circular, da textura etc., e resolveram com sucesso uma série de cor alta da dificuldade que classifica problemas, e aumentam dramaticamente a precisão de classificação.

3, tecnologia de processamento original das rampas
A tecnologia de anodização e de endurecimento especial pode extremamente melhorar a lisura do canal e acautelar-se a resistência para garantir a produção alta.

4, válvula de solenoide de alta qualidade (ejetor)
Os classificadores da cor de Wenyao são equipados com a válvula de solenoide de alta qualidade. A válvula tem um consumo mais longo do tempo, o de alta frequência e o baixo do ar. A frequência de trabalho é 1000 por segundo das épocas, que garante a ejeção exata e perfeita. Para os tamanhos e as características diferentes da partícula material, os classificadores óticos do wenyao usam a válvula de solenoide de tamanhos diferentes.

5, eficiência elevada e fonte luminosa segura
Diodo emissor de luz avançado que ilumina a tecnologia com vantagens da alta intensidade super, desempenho longo do lifetime&perfect.

6, operação simples, fáceis aprender e usar-se
O projeto de sistema ótico simples, o sistema preciso da correção automática, combinados com a relação bem-desenvolvida da humano-máquina para simplificar a complexidade da comissão e do uso da máquina, assegurando a operação simples e a máquina são fáceis de aprender e usar-se.
