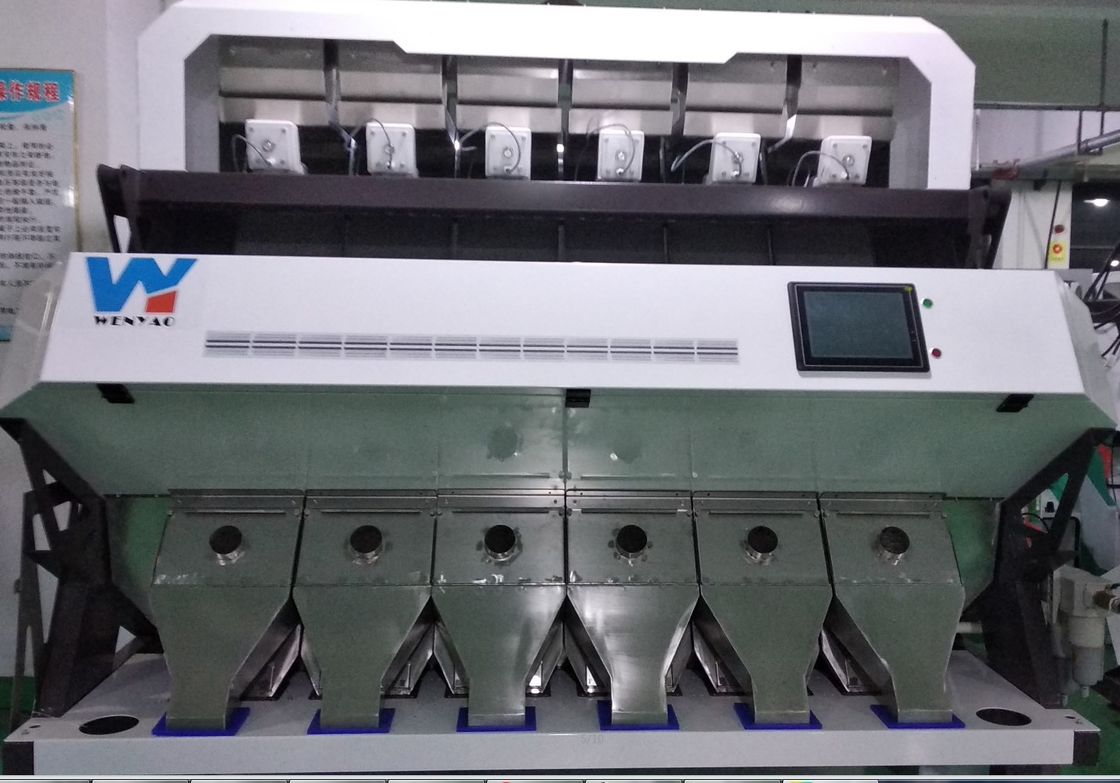

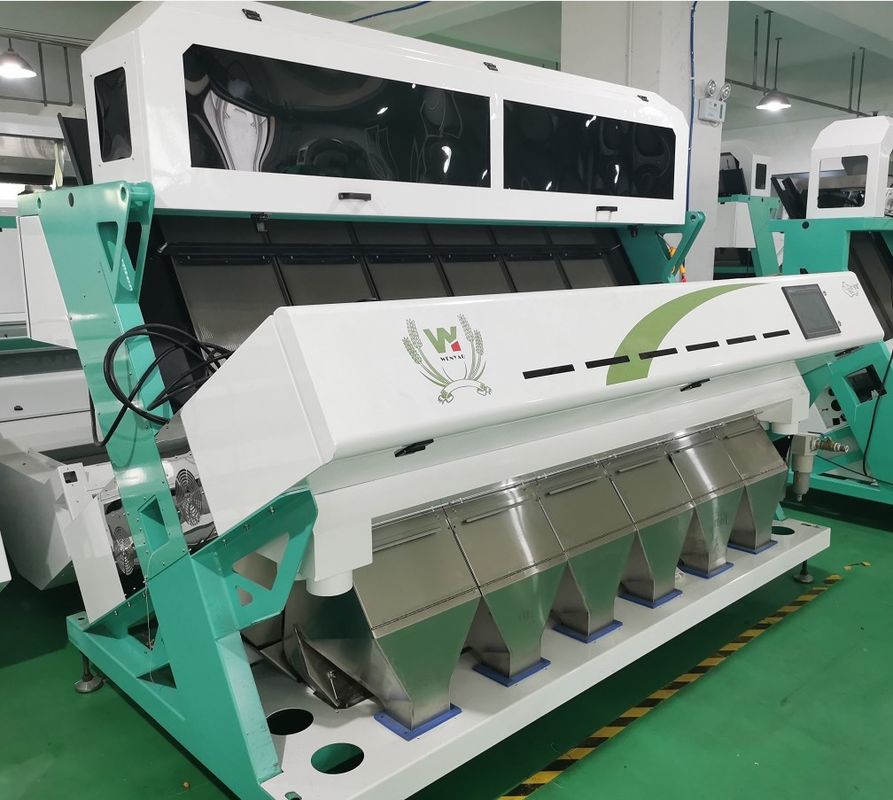

Máquina do amendoim do ejetor do metal, classificador da cor do amendoim da câmera do CCD

Máquina do classificador da cor do amendoim com a máquina de classificação do amendoim da câmera de cor do CCD

Princípios de funcionamento

Os componentes principais do classificador da cor são funil de alimentação, alimentador de vibração, rampa, fonte luminosa, placa do fundo, lente do CCD, funil da tomada, bocal, compressor de ar, tanque do ar, e filtro.

Sistema de alimentação

Consiste no funil de alimentação, no alimentador de vibração, e na rampa. A matéria prima participa no alimentador de vibração do funil de alimentação, a seguir automaticamente para ser arranjada em uma série de linha atual contínua pela vibração e por um mecanismo de guiamento, e de queda a uma zona de detecção em uma velocidade constante após a aceleração pela rampa. para assegurar-se de que o material esteja claramente atual no armário de classificação. O sistema de alimentação igualmente controla a capacidade da máquina de classificação da cor além do que a função de fornecer a matéria prima. T com o ajuste da quantidade da vibração da placa de controle do fluxo do funil de alimentação e do funil da vibração, o controle da saída do classificador da cor pelo tempo de unidade pode ser realizado.

Sistema Optoelectronic

O sistema Optoelectronic é a peça do núcleo da máquina de classificação da cor, que é composta principalmente de uma fonte luminosa do diodo emissor de luz, de uma placa do fundo, de uma lente do CCD, e de uns dispositivos auxiliares relacionados. A fonte luminosa fornece a iluminação uniforme estável do material que estão sendo testados e da placa do fundo. A lente do CCD converte a luz refletida do material a ser medido em um sinal elétrico na área da detecção. A placa do fundo fornece um sinal de referência para o sistema de controlo eletrônico.

Classificando o sistema

O sistema de classificação consiste em acessórios tais como a classificação do armário, bocais, suprimento de ar. O bocal foi mostrado experimentalmente que o afastamento do bocal e o número de bocais são um dos fatoras chaves que afetam a precisão do classificador da cor.

Sistema de limpeza

O sistema de limpeza consiste nos cilindros, nas escovas de limpeza de vidro, e nos outros componentes. Porque alguns artigos vêm com a poeira e outras impurezas que podem aderir ao vidro durante a cor que classifica o processo. Uma vez que a poeira e as impurezas são unidas ao vidro de janela, o sistema optoelectronic pode causar problemas da corrente-corrente tais como a detecção falsa, que afetará a cor que classifica a relação da precisão e do transporte.

Sistema operacional

O tela táctil largo do ângulo da grande-tela é usado para pré-ajustar a cor múltipla que classifica modos para clientes. E estabeleça uma relação homem-máquina amigável, de acordo com as condições específicas dos materiais convenientes e rápidos conseguir o ajuste.

Princípio do trabalho do classificador da cor:

A câmara digital do CCD do classificador da cor do CCD do princípio de funcionamento ao material é aquisição adotada do sinal. Analise os sinais recolhidos, segurando, comparação, para eliminar além do valor do material.
Processo de seleção da cor como mostrado:

O classificador da cor no trabalho, funil de alimentação no material sob a ação do vibrador é distribuição uniforme em cada rampa, o sinal do CCD do lugar do material nos testes, se se encontra que há um material ou umas impurezas incompetentes no material, o ejetor da partida para fundir os bens defeituosos no funil. (Acima somente para o processo de trabalho do diagrama, o material real prevalecerá.)

Exemplos da classificação da cor:

Do local de cliente:
